Лазерный станок для резки листа MAST ML-3015/3

Лазерный станок для резки листа MAST ML-3015/3 предназначен для высокоточного, скоростного раскроя листового проката из разных металлов и сплавов. Рабочая зона 3000x1500 мм дает возможность обрабатывать листы стандартного формата без предварительной подготовки, а тяжелая сварная станина улучшает стабильность резки и помогает сохранять геометрию во время работы на высоких скоростях. Портал из авиационного алюминия легкий и одновременно чрезвычайно прочный, что дает возможность достигать ускорения до 0,8G без потери точности.

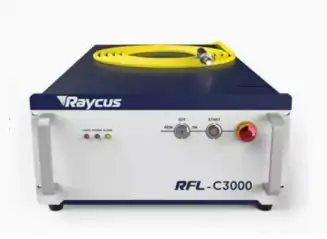

Оптоволоконный лазерный источник Raycus с плотным, концентрированным лучом и малой зоной термического воздействия обеспечивает быструю и чистую резку без риска перегрева и деформаций листа. Мощность лазера 3 кВт дает возможность работать с широким спектром материалов и дает оптимальный баланс между скоростью и расходами.

Лазерная режущая головка Raytools BS03K-CAT с системой автоматической фокусировки и бесконтактным датчиком высоты автоматически адаптируется под разные толщины, обеспечивая стабильное качество реза и быстрый переход между заказами.

Система ЧПУ Cypcut2000E, разработанная именно для волоконных лазерных станков листовой резки, синхронизирует движение портала, работу лазерного источника, автофокус головки, газовую систему и алгоритмы резки, обеспечивая высокую точность и максимальную производительность даже при выполнении сложных контуров и серийного раскроя. Благодаря поддержке CAD/CAM программ этот листовой лазерный станок простой в программировании, а автоматическая оптимизация чертежей сокращает время подготовки и минимизирует брак.

Удобный и понятный интерфейс дает возможность быстро освоить работу со станком.

Технические параметры лазерного станка для резки листа MAST ML-3015/3

Рабочая зона

• 3000х1500 мм

Лазерный источник

• 3000 Вт

Выходная мощность

• 1000-3000 Вт

Входная мощность

• 220В/380В/50Гц/60А

Максимальная скорость резки

• 50-60 м/мин

Максимальная скорость холостого движения

• 80 м/мин

Ускорение

• 0,8 g

Точность позиционирования

• ±0,03 мм

Точность повторного позиционирования

• ±0,03 мм

Преимущества лазерного станка для резки листа MAST ML-3015/3

• Оптоволоконный лазерный источник Raycus мощностью 3000 Вт
• Лазерная головка Raytools BS03K-CAT с автофокусом и интеллектуальной настройкой высоты
• Система ЧПУ Cypcut2000E, разработанная именно для высокоскоростной лазерной резки
• Серводвигатели и драйвера HCFA (Япония): ось Х – 850 Вт, ось Y – 850 Вт, ось Z – 400 Вт
• Линейные направляющие HIWIN (Тайвань)
• Косозубая рейка-шестерня YYC (Тайвань)
• Водяной чиллер S&A
• Пропорциональный клапан SMC (Япония)
• Электромагнитный клапан ХХН

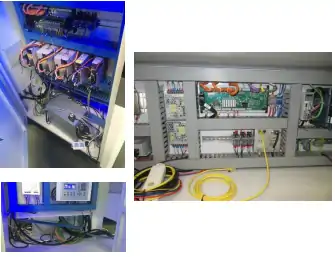

• Электрические компоненты Chint
• Промышленный компьютер Advantech 610L
• Ручной пульт управления
• Встроенный вентилятор для пылеудаления
• Система автоматической смазки

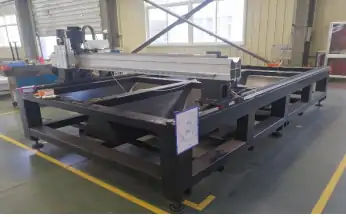

• Тяжелая, сварная станина

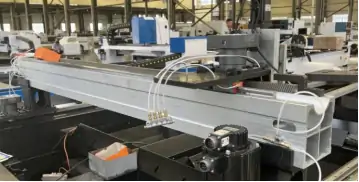

• Портал из высокопрочного авиационного алюминия
• Поддон для отходов.
• Конструктивные особенности лазерного станка для резки листа MAST ML-3015/3

Частые вопросы

Для лучшего понимания конструкции и работы лазерных ЧПУ станков для резки листа просмотрите ответы на частые вопросы.

Зачем в листовых лазерных станках используют сервоприводы?

Сервоприводы работают с обратной связью через энкодер и постоянно контролируют свое реальное положение, что дает точное расположение отверстий и контуров, правильную геометрию деталей и высокую повторяемость серийного производства.

Также сервоприводы дают возможность быстро набирать скорость и также быстро сбрасывать ее без рывков, что дает высокое ускорение без потери точности, обеспечивают плавное движение и стабильную скорость на сложных контурах и, по сравнению с шаговыми двигателями, имеют меньше риска потери позиции. Поэтому именно серводвигатели дают возможность полностью реализовать возможности мощного лазерного источника и современной системы ЧПУ.

Зачем в лазерных ЧПУ станках есть функция оптимизации траектории?

Функция оптимизации траектории сокращает холостые перемещения, уменьшает количество разгонов и остановок, предотвращает локальный перегрев листа и находит наилучший способ входа в материал и выхода из реза. Это обеспечивает не только правильную, но и максимально быструю, стабильную и экономичную резку.

Почему в лазерных листорезах портал часто делают именно из авиационного алюминия?

Для портала лазерного станка критически важны малая масса, высокая жесткость и стабильная динамика движения. Авиационный алюминий обладает небольшим весом и высокой прочностью, хорошо работает в динамических режимах и легче переносит переменные нагрузки. Сочетание портала из авиационного алюминия и тяжелой стальной станины дает возможность одновременно получить высокую динамику, точность и большой ресурс станка.

Зачем лазерному станку водяное охлаждение?

Система водяного охлаждения поддерживает стабильную температуру лазерного источника, оптики и отдельных рабочих узлов. Это обеспечивает стабильное качество резки и дает возможность продолжительно работать без перегрева и потери производительности.

Зачем лазерному станку контроль высоты головки?

Контроль высоты головки требуется для автоматического поддержания правильного расстояния между соплом режущей головки и поверхностью металла во время процесса резки. Это компенсирует неровности листа, предотвращает соприкосновение головки с материалом, дает стабильный фокус лазерного луча и высокое качество реза независимо от толщины листа.
