Лазерный станок для резки труб MAST MK6016Eco

Лазерный станок для резки труб MAST MK6016Eco — промышленное оснащение для высокоточной автоматизированной резки круглых, квадратных и прямоугольных труб при изготовлении различных изделий из профильного металла. Рабочая длина 6,5 м дает возможность работать с длинными заготовками без предварительной подготовки. Поддержка разных типов профиля обеспечивает универсальность производства.

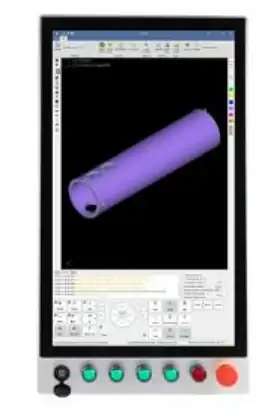

Числовое программное управление CypTube (Raytools XC4000T) дает возможность выполнять повторяющиеся операции со стабильной точностью даже в крупносерийном производстве. Система управляет перемещением лазерной головки, вращением и позиционированием трубы, скоростью подачи и траекторией резки, что дает возможность вырезать даже очень сложные элементы без ручной разметки или механических шаблонов.

Интеграция с CAD/CAM дает возможность легко программировать и быстро запускать новые изделия в производство, а высокоскоростная система перемещения обеспечивает высокую производительность. Оптимизация раскладки уменьшает расход материала.

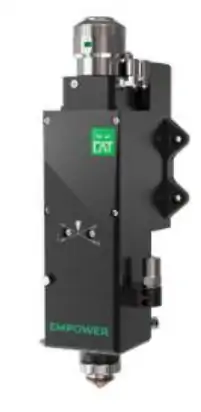

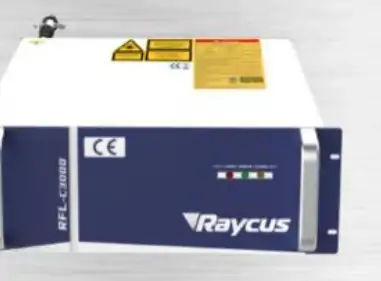

Для автоматического зажима и центровки трубы этот трубный лазерный станок ЧПУ оснащен патроном с грузоподъемностью 100 кг и скоростью вращения 120 об/мин. Лазерный источник RaycusCE генерирует высококонцентрированный, стабильный луч и устойчив к отражениям, что обеспечивает эффективную резку разных типов металла. Лазерная головка Raytools BS03K-CAT с автофокусом и системой контроля высоты автоматически адаптируется под материал, что дает чистую кромку и стабильное качество деталей.

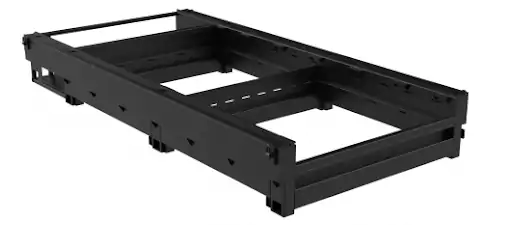

Эффективное водяное охлаждение дает возможность длительно работать без перегрева. Серводвигатели и драйверы Inovance, линейные рейковые направляющие HIWIN (Тайвань) и прецизионная косозубая рейка-шестерня YYC (Тайвань) обеспечивают высокую точность позиционирования, плавность перемещения и стабильную работу станка даже при больших скоростях и сложных траекториях резки. Жесткая, термически обработанная сварная станина обеспечивает идеальную геометрию даже при экстремальных динамических нагрузках.

Технические параметры лазерного станка для резки труб MAST MK6016Eco

Длина обработки

• 6,5 м

Грузоподъемность патрона

• 100 кг

Максимальная скорость вращения патрона

• 120 об/мин

Точность позиционирования

• ±0,05 мм

Точность повторного позиционирования

• ±0,03 мм

Максимальная скорость

• 120 м/мин

Максимальное ускорение движения

• 1G

Рабочее напряжение

• 380 В/50 Гц ± 10% 3 фазы

Размеры труб

• 15-160мм

Преимущества лазерного станка для резки труб MAST MK6016Eco

• Профессиональная система CypTube (Raytools XC4000T) + ПО для раскладки (Nesting)
• Оптоволоконный источник Raycus (CE)
• Специализированная лазерная головка с автофокусом Raytools BS03K-CAT
• Серводвигатели и драйверы Inovance (X – 850 Вт/ Y – 1.8 кВт/Z – 750 Вт)
• Высокоточные планетарные редукторы MOTOREDUCER
• Линейные рейковые направляющие HIWIN (Тайвань)
• Прецизионная косозубая рейка-шестерня YYC (Тайвань)
• Ручной самоцентрирующийся патрон (Manual chuck)
• Пневматические компоненты SMC (Япония)
• Электрические компоненты низкого напряжения Schneider Electric (Франция)
• Промышленный чиллер S&A
• Промышленный компьютер в сборе
• Три комплекта регулируемых роликовых опор (люнетов) для труб разного диаметра
• Сигнализация низкого давления, неисправности лазера, резки и водяного чиллера.
• Конструктивные особенности лазерного станка для резки труб MAST MK6016Eco

Частые вопросы

Больше узнать о конструкции и работе лазерных трубных станков с числовым программным управлением помогут ответы на вопросы.

Почему трубные лазеры используют патронный зажим, а не обычные механические опоры?

Патрон обеспечивает точную центровку трубы и стабильное вращение без биения. Это особенно важно при фигурной резке, где даже небольшое смещение может испортить геометрию детали.

Как трубные лазеры могут вырезать сложные контуры без механических шаблонов?

Система ЧПУ синхронизирует движение лазерной головки, вращение трубы и подачу материала в реальном времени. Благодаря этому станок формирует сложные отверстия, пазы и стыковочные вырезы программно без использования шаблонов или ручной разметки.

Почему для трубного лазера критически важна жесткость станины?

При высокоскоростной резке любая вибрация может влиять на точность траектории лазера. Массивная станина гасит колебания, стабилизирует движение портала и улучшает качество реза.

Почему в профессиональных трубных лазерах используют линейные направляющие HIWIN?

Направляющие HIWIN обеспечивают высокую точность перемещения и плавность движения, обладают высокой несущей способностью и хорошо выдерживают динамические нагрузки. Это дает возможность быстро разгонять портал, плавно проходить контуры и сохранять точность при высокой скорости.

Почему трубные лазеры часто оснащают сервоприводами?

Сервоприводы обеспечивают точное и плавное перемещение осей даже на высоких скоростях. Это важно для сложных контуров и точной стыковки деталей.
